Is dhá chineál coitianta flanges inár gcuid oibre laethúil iad flanges táthaithe cothrom agus flanges táthaithe butt. Inniu, déanfaimid anailís chomparáideach ar flanges árasán agus flanges táthaithe butt ó cheithre ghné: ábhar, brú ainmniúil, foirm táthú, agus cásanna iarratais.
Príomhdhifríochtaí
Tá struchtúr simplí ag flanges comhréidh agus tá siad ceangailte trí táthaithe filléad, agus tá struchtúr níos casta ag flanges táthaithe butt agus tá siad ceangailte trí táthaithe butt. Cinneann an difríocht bhunúsach seo a n-éagsúlachtaí i neart, iontaofacht, oiriúnacht do choinníollacha oibre sonracha, agus costas.
1.Material
Flange Maol:
Tá raon na n-ábhar roghnach fairsing agus den chuid is mó cosúil le flanges táthaithe butt. I measc na n-ábhar coitianta tá cruach carbóin (A105), cruach dhosmálta (304, 316), agus cruach cóimhiotail. Toisc go n-úsáidtear iad go minic i meán-go-íseal brú agus coinníollacha oibre neamh-éilimh, tá na ceanglais maidir le feidhmíocht mhór na n-ábhar féin sách íseal.
Flange Táthaithe Butt:
Tá raon na n-ábhar roghnach chomh fairsing céanna.
Luíonn an eochairphointe comhoiriúnacht: i dtimpeallachtaí ardbhrú, ardteochta nó creimneach, ní mór don ábhar flange an t-ábhar píblíne a mheaitseáil go beacht (lena n-áirítear comhdhéanamh ceimiceach, airíonna meicniúla, agus coinníollacha cóireála teasa) chun sláine an chomhpháirteach agus feidhmíocht chomhsheasmhach a chinntiú faoi choinníollacha seirbhíse. Mar shampla, i bpíblínte ardteochta agus ardbhrú, is minic a úsáidtear ábhair chruach cóimhiotail mar P91 agus F22.
Achoimre: Tá an dá cheann cosúil le roghnú ábhar, ach cuireann flanges táthaithe butt níos mó béime ar chomhoiriúnacht bheacht le hábhair phíblíne agus ceanglais feidhmíochta níos airde.
Brú 2.Nominal
Tá sé seo ar cheann de na táscairí is soiléire maidir le cur i bhfeidhm an dá cheann.
Flange Maol:
Tá sé oiriúnach go príomha le haghaidh raonta brú meánach agus íseal, de ghnáth a chlúdaíonn an tsraith PN (caighdeáin GB): PN6, PN10, PN16, PN25, PN40, chomh maith leis an tsraith Aicme (caighdeáin ASME): Aicme 150, Aicme 300. Is lú a úsáidtear é i rátálacha os cionn Aicme 300 agus ní mholtar é le haghaidh ranganna brú níos airde, tá a chumas líonta brú agus iompróidh brú níos airde sainithe go soiléir. teorainn.
Flange Táthaithe Butt:
Tá sé oiriúnach don raon iomlán ó bhrú íseal go brú ultra-ard.Ó PN10 go PN420, agus ó Aicme 150 go Aicme 2500 nó níos airde fós, is féidir flanges táthaithe Butt a úsáid. Dáileann agus seasann a struchtúr necked agus welds butt go héifeachtach strus, rud a fhágann gur cumraíocht chaighdeánach iad do chórais ardbhrú agus ardteochta.
Achoimre: Is réiteach eacnamaíoch iad flanges cothrom d'fheidhmchláir brú mheán-go-íseal, ach is iad flanges táthaithe butt an t-aon rogha iontaofa maidir le coinníollacha ardbhrú agus brú ultra-ard.
Foirm 3.Weld
Léiríonn sé seo an difríocht is bunúsaí idir an dá cheann i dtéarmaí struchtúr agus déantúsaíochta, a chinneann go díreach an neart nasc agus an iontaofacht.

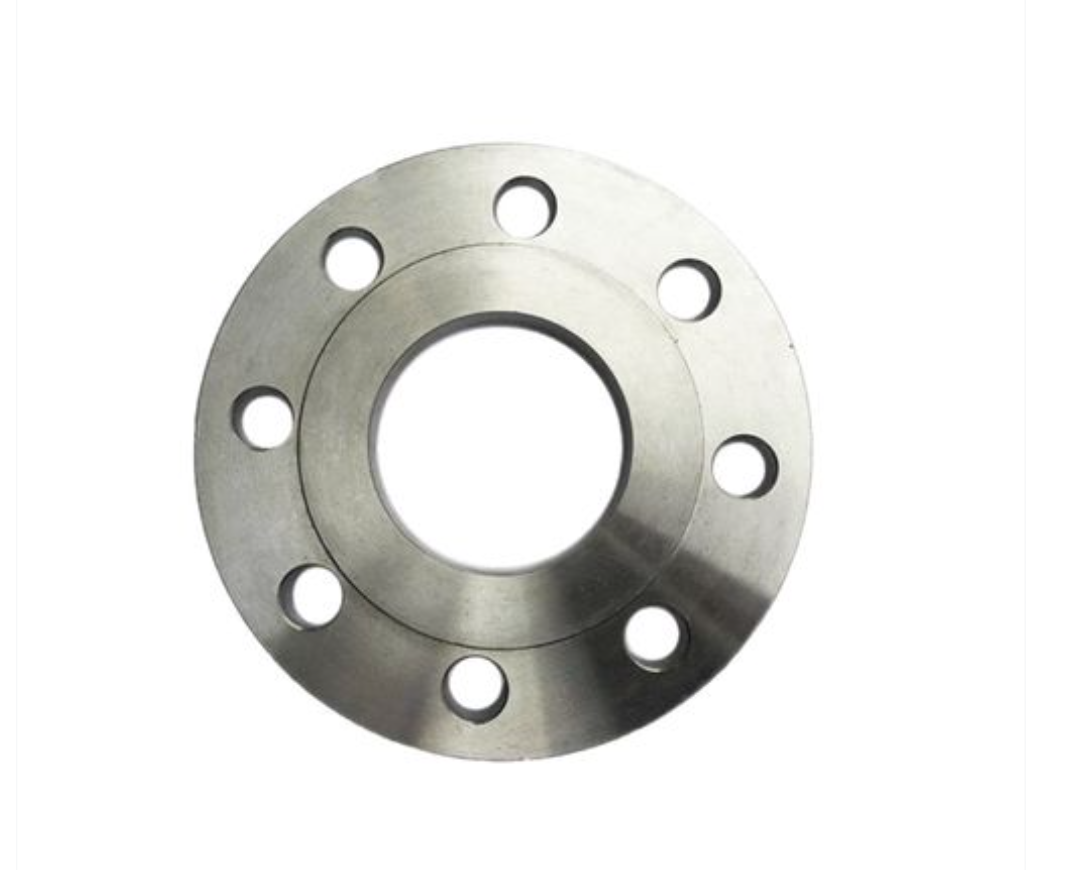

Flange Maol:
Foirm Táthú: Fillet Weld
Modh Nasctha: Cuirtear an píopa isteach sa tolladh flange, agus déantar táthú idir balla seachtrach an phíobáin agus an aghaidh flange (táthú filléad seachtrach). Féadfar táthú filléad séalaithe inmheánach breise (táthú filléad istigh) a chur i bhfeidhm freisin.
Míbhuntáistí:
- Tiúchan Strus: Mar thoradh ar chruth geoiméadrach an weld filléad tá tiúchan ard strus ag an bhfréamh, rud a fhágann go bhfuil seans maith ann go dtiocfaidh scoilteanna tuirse.
- Deacracht Cigireachta: Tá sé dúshlánach táthaithe inmheánacha a iniúchadh go héifeachtach ag baint úsáide as modhanna cosúil le radagrafaíocht (RT) nó tástáil ultrasonaic (UT). Braitheann cáilíocht Weld go príomha ar nósanna imeachta táthú agus iniúchadh amhairc.
- Mímheaitseáil Neart: Is gnách go mbíonn tiús scornach an táthú níos lú ná tiús bhalla an phíobáin.

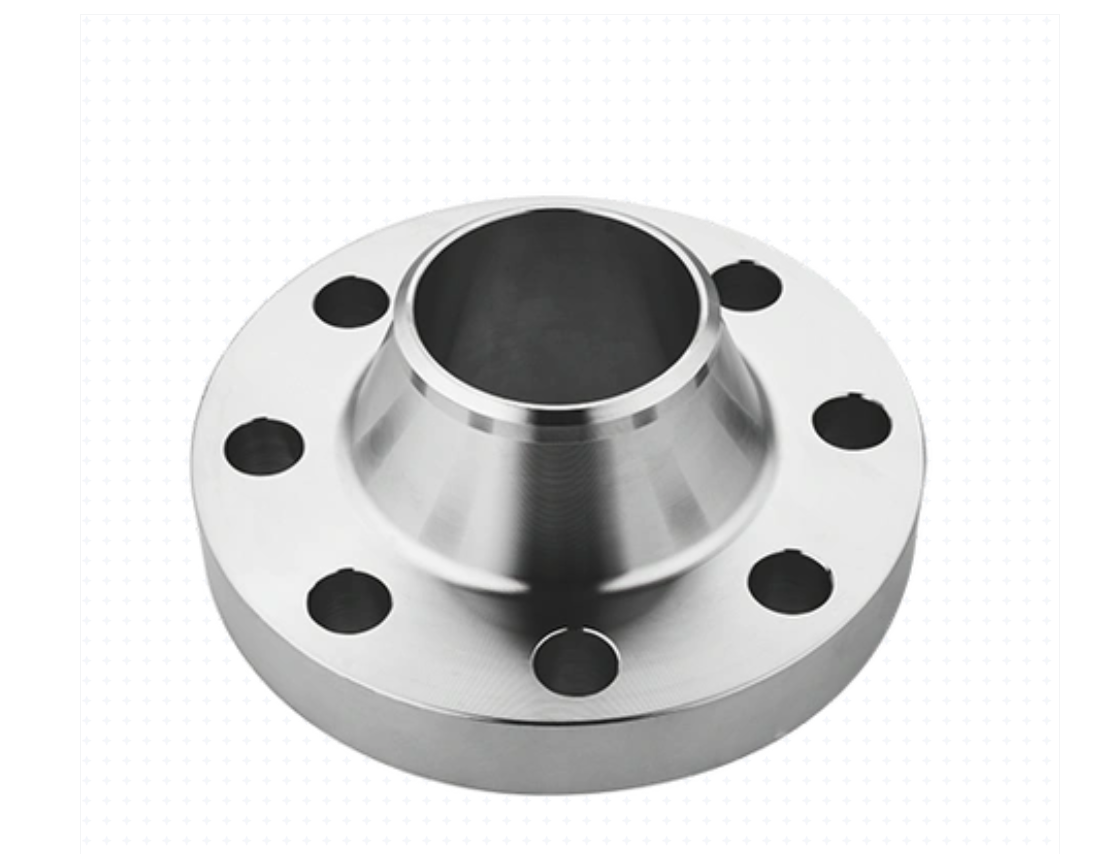

Flange Táthaithe Butt:
Foirm Táthú: Butt Weld
Modh Nasctha: Déantar an deireadh flange a mheaisíniú le groove a mheaitseálann an píopa. Tá an píopa agus an flange groove ailínithe go beacht agus ansin táthaithe. Feidhmíonn an táthú go bunúsach mar leathnú ar thiús bhalla an phíobáin.
Buntáistí:
- Dáileadh Strus den scoth: Soláthraíonn an weld trasdul rianúil, a eascraíonn i fachtóir tiúchan strus thar a bheith íseal agus neart tuirse ard.
- Éascaíocht Tástála Neamh-millteach: Is féidir tástáil radagrafach 100% (RT) a dhéanamh ar tháthú butt chun cáilíocht inmheánach saor ó lochtanna a chinntiú, a chomhlíonann riachtanais ardchaighdeáin sábháilteachta.
- Neart Comhionann: Is féidir le neart an táthú cothroime a bhaint amach go teoiriciúil le bonn-mhiotal an phíobáin.
Achoimre: Léiríonn weld filléad versus butt weld an t-idirdhealú idir "nasc" agus "comhleá." Tá buntáiste an-mhór ag an dara ceann acu ó thaobh sláine struchtúrach agus in-infheictheacht.
4.Iarratas
Bunaithe ar na difríochtaí thuas, déantar cur i bhfeidhm an dá rud a dhifreáil go nádúrtha.
Flange Maol:
- Córais fóntais ísealbhrú: Córais uisce a scaiptear plandaí, córais aeir chomhbhrúite ísealbhrú, píblínte uisce fuaraithe ísealbhrú.
- Meáin neamh-ghuaiseacha: Uisce tí, uisce aerchóirithe, píblínte ola bhealaithe ísealbhrú.
- Suiteálacha spás-srianta: Mar gheall ar a struchtúr níos giorra, is féidir iad a úsáid i spásanna dlúth.
- Córais neamhchriticiúil atá íogair ó thaobh costais: Roghnaithe chun críocha coigilte costais i gcásanna le rioscaí sábháilteachta an-íseal agus coinníollacha cobhsaí brú agus teochta.
Flange Táthaithe Butt:
- Píblínte gaile ardteochta agus ardbhrú (m.sh., príomhlínte gaile i stáisiúin chumhachta).
- Meáin inadhainte agus pléascacha (m.sh., peitriliam, gás nádúrtha, hidrigin, píblínte hidreacarbóin).
- Meáin tocsaineacha agus ghuaiseacha (m.sh., clóirín, amóinia, ceimiceáin tocsaineacha).
- Píblínte a láimhseálann substaintí atá thar a bheith guaiseach nó thar a bheith contúirteach.
- Coinníollacha oibriúcháin ardriosca agus éilitheacha.
- Píblínte faoi réir luaineachtaí suntasacha oibríochta: Iad siúd a bhfuil taithí acu ar thimthriall teirmeach, ar bhrú-bhulóga, ar chreathadh meicniúla, nó ar a mbíonn seans maith go casúr uisce.
- Gach píblíne próisis ard-dearaidh: Cumraíochtaí caighdeánacha i suiteálacha lárnacha amhail gléasraí ceimiceacha, áiseanna peitriceimiceacha, stáisiúin chumhachta núicléacha, agus píblínte tarchurtha ola agus gáis fad-achair.
Tábla Tagartha 5.Summary agus Tapa le haghaidh Roghnú Múnla
| Toise Comparáide | Flange Maol | Flange Táthaithe Butt |
| Struchtúr Croí | Stíl pláta cothrom, le aghaidh ualachiompartha | Le muineál barrchaolaithe |
| Foirm Weld | Táthú filléad (filléad inmheánach / seachtrach) | Táthú Butt (táthú groove) |
| Cigireacht Weld | Deacair, dúshlánach do RT/UT | Éasca, oiriúnach le haghaidh iniúchadh RT / UT 100%. |
| Brú Ainmniúil | Brú Meán-Íseal (De ghnáth ≤ PN40/Rang 30) | Raon Brú Iomlán (Brú Íseal go Ultra-Ard) |
| Saintréithe Strus | Tiúchan strus suntasach, droch-fhriotaíocht tuirse | Aistriú strus réidh, friotaíocht maith tuirse |
| Príomhábhair | Cruach charbóin, cruach dhosmálta, srl. (Cuspóir ginearálta) | Cruach charbóin, cruach dhosmálta, cruach cóimhiotail, srl. (Ní mór píobaireacht a mheaitseáil) |
| Feidhmchláir tipiciúla | Uisce íseal-bhrú, aer, córais neamh-ghuaiseacha | Línte próisis ard-teocht, ardbhrú, ghuaiseach, chreathadh, chriticiúil |
| Costas Tosaigh | Íochtarach | Níos airde |
| Costas Iomlán Saoil | Níos airde maintenance risk in severe service | Ard-iontaofacht i gcórais ríthábhachtacha, costas iomlán níos fabhraí |
6. Moladh Roghnúcháin Deiridh Comhla VATTEN
I ndearadh innealtóireachta nó i ndéantúsaíocht agus suiteáil féinbhainistithe, go háirithe nuair a chloítear le caighdeáin ar nós ASME nó GB, de ghnáth ní bhíonn an roghnú treallach. Sonraíonn na cóid agus na caighdeáin go díreach cásanna ina gcaithfear flanges táthaithe butt a úsáid bunaithe ar fhachtóirí mar an catagóir sreabhach, brú dearaidh, agus teocht an phíblíne. I dtéarmaí simplí: nuair a bhíonn amhras ort, faoi choinníollacha éilitheacha, nó in iarratais atá ríthábhachtach don tsábháilteacht, ba cheart tosaíocht a thabhairt do flanges táthaithe butt. Ní mheastar feansaí comhréidh ach amháin le haghaidh coinníollacha oibriúcháin a mbaineann riosca íseal leo, ísealbhrú agus cobhsaí, go príomha chun críocha coigilte costais.
