Deartar agus monaraítear sreabhmhéadar vortex bunaithe ar theoiric sráide vortex Karman, a úsáidtear go príomha chun sreabhadh sreabhán glan éagsúla cosúil le gáis, leachtanna agus gal a thomhas. Gné sreabhmhéadair vortex caillteanas íseal-bhrú, raon tomhais leathan, agus cruinneas ard. Nuair a bhíonn ráta sreafa toirtmhéadrach na sreabhán á thomhas, ní bhíonn tionchar beagnach orthu ag athruithe ar pharaiméadair ar nós dlús sreabhach, brú, teocht agus slaodacht. Gan aon pháirteanna meicniúla gluaiseachta, cuireann siad ard-iontaofacht ar fáil agus éilíonn siad cothabháil íseal. Sa lá atá inniu ann, is féidir le sreabhmhéadair vortex ó mhonaróirí éagsúla cúiteamh teochta a chomhtháthú, rud a chumasaíonn cúiteamh díreach teochta le haghaidh tomhais gáis / gaile. Tá sreabhmhéadair vortex anois ar cheann de na hionstraimí tomhais sreafa uilíoch agus úsáidtear iad go forleathan i dtionscail phróisis.
Go hiondúil baineann sreabhmhéadair vortex amach cruinneas 1% do thomhas gáis/gaile agus 0.75% do thomhas leachta. Mar sin féin, má tá sé suiteáilte go míchuí, is féidir an cruinneas tomhais a chur i mbaol go mór.
Déanaimis plé ar shuiteáil sreabhmhéadair vortex:
1. Ba chóir go mbeadh an suíomh suiteála ar shiúl ó phíobáin faoi réir creathadh agus tionchar meicniúil.
2. Ní mór an sreabhmhéadar a shuiteáil i suíomh a chinntíonn go bhfuil an píopa líonta go hiomlán chun gnáth-thomhas a bhaint amach.

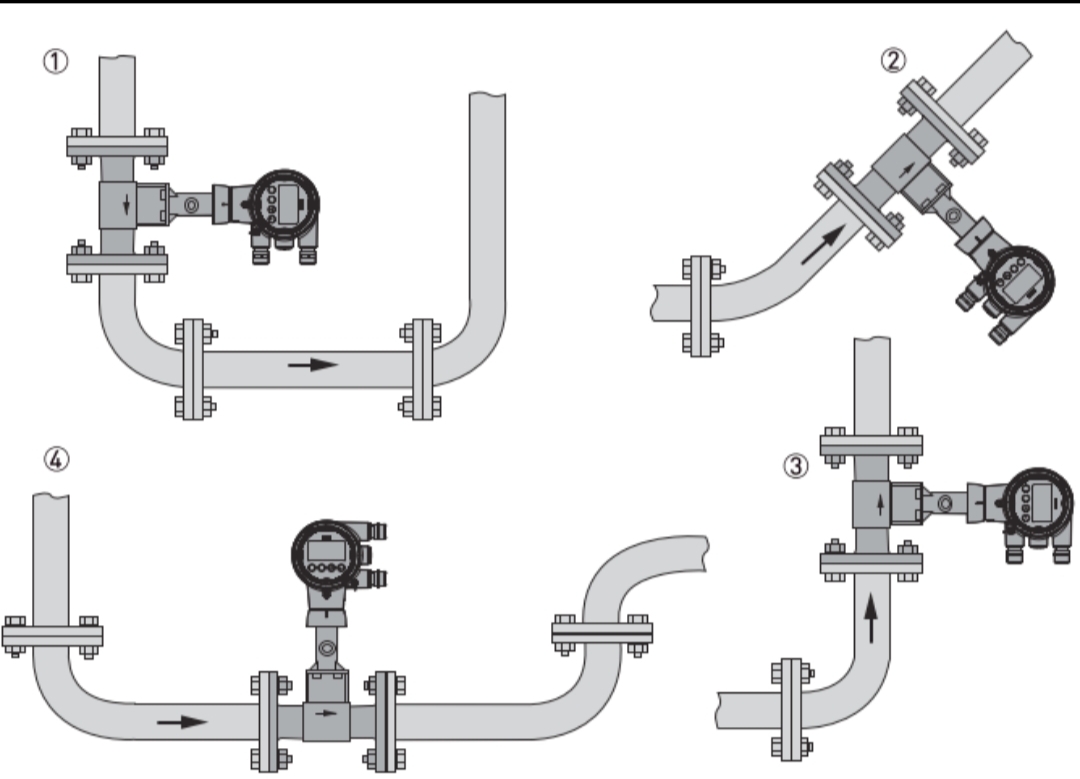

Maidir le hiarratais leachtacha, níor cheart an sreabhmhéadar a shuiteáil ag pointí arda. Moltar na suíomhanna suiteála seo a leanas:

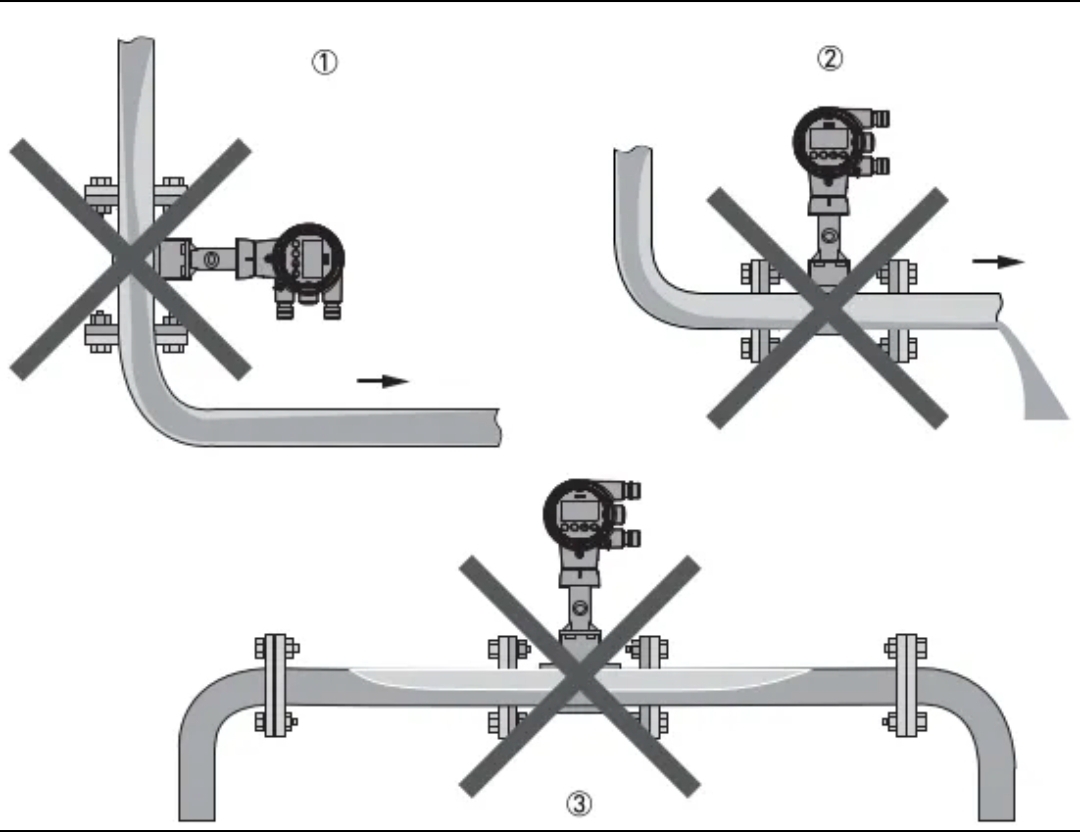

Ní mholtar na suíomhanna suiteála seo a leanas le haghaidh feidhmeanna leachtacha:

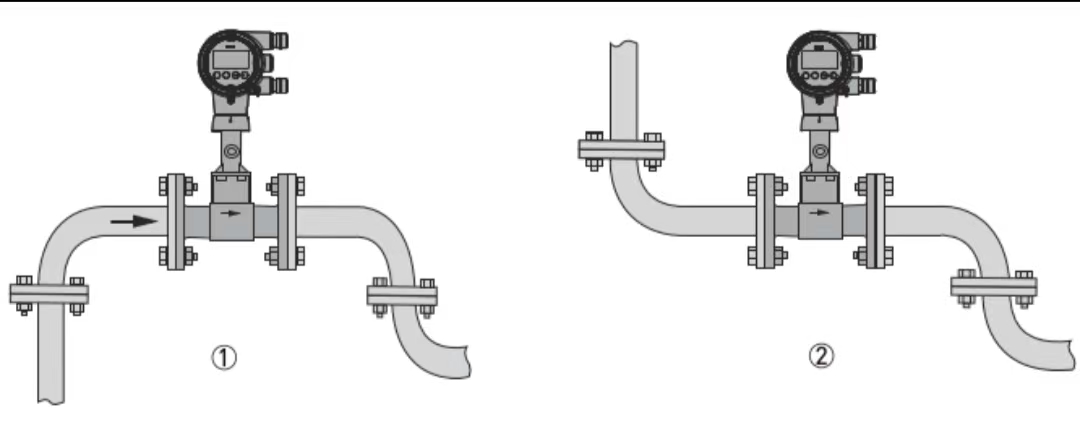

I gcás feidhmeanna gáis/gaile, bíonn an phíblíne lán gáis i gcónaí. Mar sin, is féidir an sreabhadhmhéadar a shuiteáil i sreabhadh ingearach aníos, sreabhadh ingearach anuas, nó treoshuíomh cothrománach. Mar sin féin, ní mór é a shuiteáil ag pointí ísle. Is iad na suíomhanna suiteála molta:

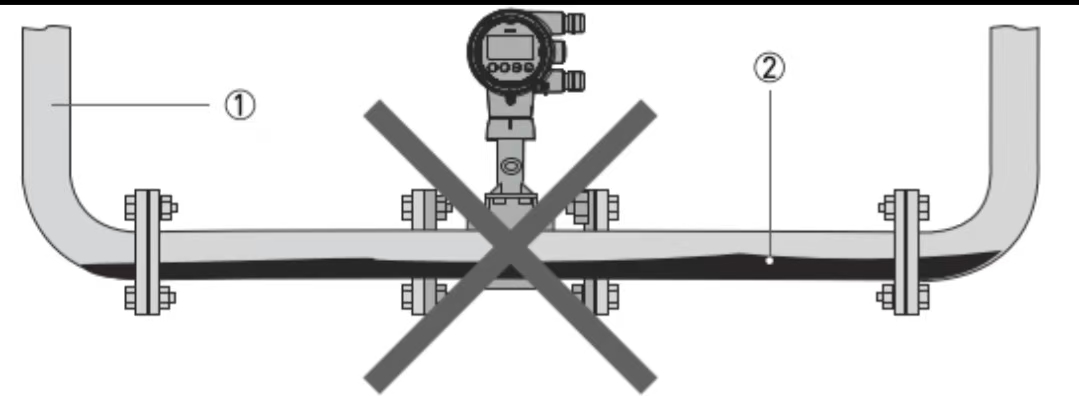

I gcás feidhmeanna gáis/gaile, féadfaidh pointí ísle leacht a charnadh agus níor cheart iad a roghnú le haghaidh suiteála:

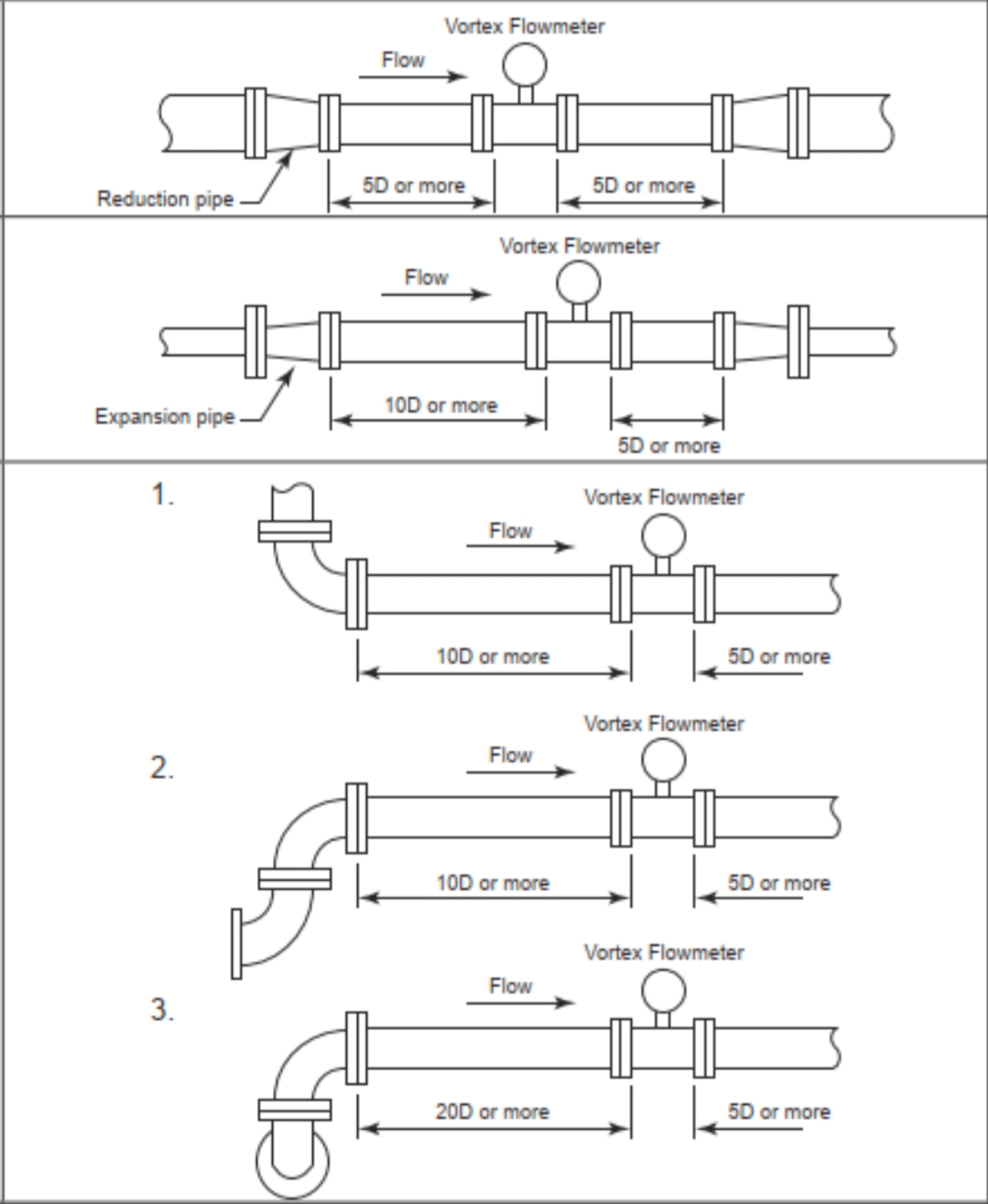

3. Rannóga píopa díreach in aghaidh an tsrutha agus le sruth (má tá gá le hionstraimí teochta agus brú, ba chóir iad a shuiteáil le sruth den sreabhmhéadar. Ba cheart na hionstraimí anuas a bheith suite lasmuigh den chuid píopa díreach freisin. Is é an t-ordú socraithe molta d'ionstraimí iolracha ná: sreabhmhéadar, tarchuradóir brú, tarchuradóir teochta). Go ginearálta, déan tagairt do na ceanglais maidir le fad píopa díreach a shonraítear i sampla táirge an mhonaróra (nó an treoirlíne coiteann 15D in aghaidh an tsrutha agus 5D le sruth de réir na lámhleabhair ionstraimí). Cuir an fhoireann innealtóireachta píopaí ar an eolas roimh ré faoi na ceanglais maidir le píopa díreach in aghaidh an tsrutha agus anuas don sreabhmhéadar vortex. Nuair a roghnaítear monaróir na hionstraime, ní mór na ceanglais suiteála a athdhearbhú de réir shonraíochtaí an mhonaróra.

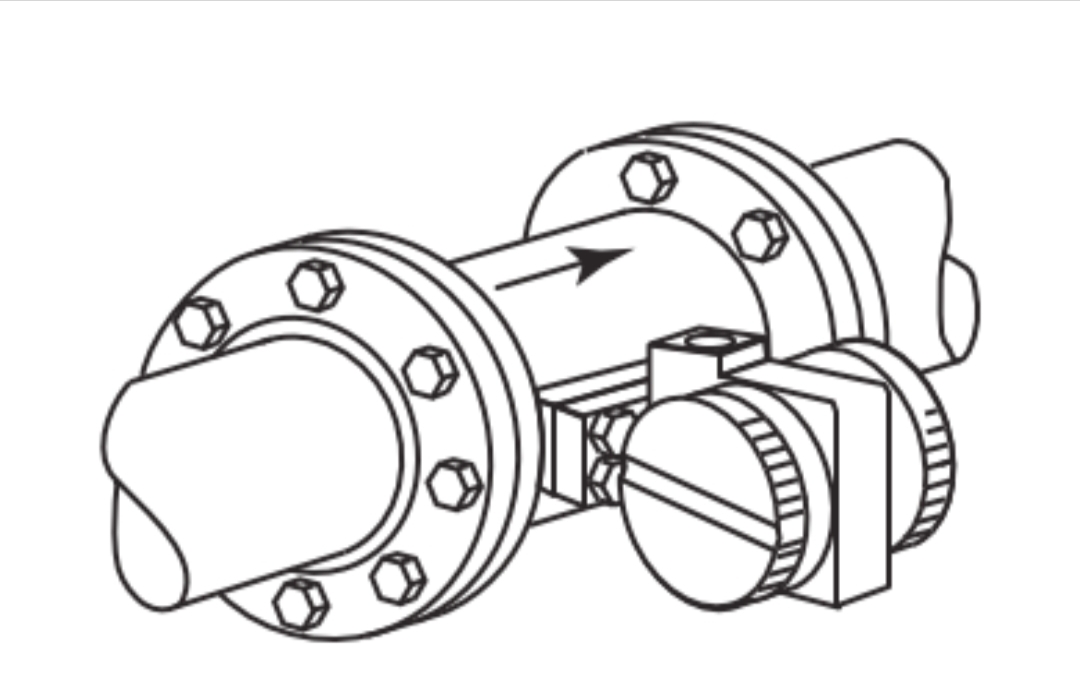

4. Nuair a bhíonn meáin ardteochta á dtomhas, is gnách go soláthraíonn monaróirí sreabhmhéadair vortex de chineál scoilte. Le haghaidh sreabhmhéadair vortex comhtháite, ba cheart treoshuíomh an tarchuradóra a chinneadh bunaithe ar theocht an mheáin. Mar shampla, nuair a bhíonn gal ardteochta á thomhas, ba cheart go mbeadh an tarchuradóir dírithe ar an taobh nó ar an gcúl (ní mholann roinnt déantúsóirí suiteáil anuas, toisc go bhféadfadh leacht dul isteach i gceann an tarchuradóra).
