orlach ( " ) :
Is aonad sonraíochta coitianta é an t-orlach (") i gcóras Mheiriceá, a úsáidtear le haghaidh píopaí cruach, comhlaí, feansaí, uillinn, caidéil, tees, etc. Mar shampla, d'fhéadfadh sonraíocht a bheith 3".
Is éard a bhí i gceist leis an téarma "orlach" (giorraithe mar "in.") "ordóg" san Ollainnis ar dtús, agus orlach amháin ab ea fad alt ordóg amháin. Ar ndóigh, athraíonn fad ordóg duine go nádúrtha. Sa 14ú haois, bhunaigh Rí Éadbhard II Shasana an "orlach dlíthiúil caighdeánach." Sainmhíníodh é mar fhad trí cinn de na grán eorna is mó ó lár cluas eorna, a chuirtear ó cheann go ceann.
Go ginearálta, 1" = 2.54 cm = 25.4 mm.
DN:
Is aonad sonraíochta coitianta é DN i gcórais na Síne agus na hEorpa, a úsáidtear mar an gcéanna chun sonraíochtaí píopaí, comhlaí, flanges, feistis píopaí, agus caidéil, mar shampla DN300, a ainmniú.
Tagraíonn DN do thrastomhas ainmniúil píopa (ar a dtugtar an tolladh ainmniúil freisin). Tá sé tábhachtach a thabhairt faoi deara nach é seo an trastomhas seachtrach ná an trastomhas istigh, ach meánluach idir an dá cheann, ar a dtugtar an meántrastomhas inmheánach.
Φ:
Is siombail uilíoch é Φ a léiríonn toise an trastomhas seachtrach de phíopaí, uillinneacha, cruach chruinn, agus ábhair eile, ar féidir an trastomhas a thabhairt air freisin. Mar shampla, tagraíonn Φ609.6 mm ar thrastomhas seachtrach 609.6 mm. Úsáidtear an tsiombail seo go coitianta in iarratais comhla, go háirithe le haghaidh naisc clamp.
Idirnascadh I measc na dTrí
Ar an gcéad dul síos, tá bríonna comhionann beagnach mar an gcéanna le " agus DN, an dá cheann go bunúsach a léiríonn an toll ainmniúil, ag léiriú méid na sonraíochta. Φ feidhmíonn sé chun an dá cheann a chur le chéile.
Mar shampla: Má shonraítear píopa cruach mar DN250, bheadh an píopa céanna lipéadaithe 10" in orlach. An bhfuil ceangal eatarthu?

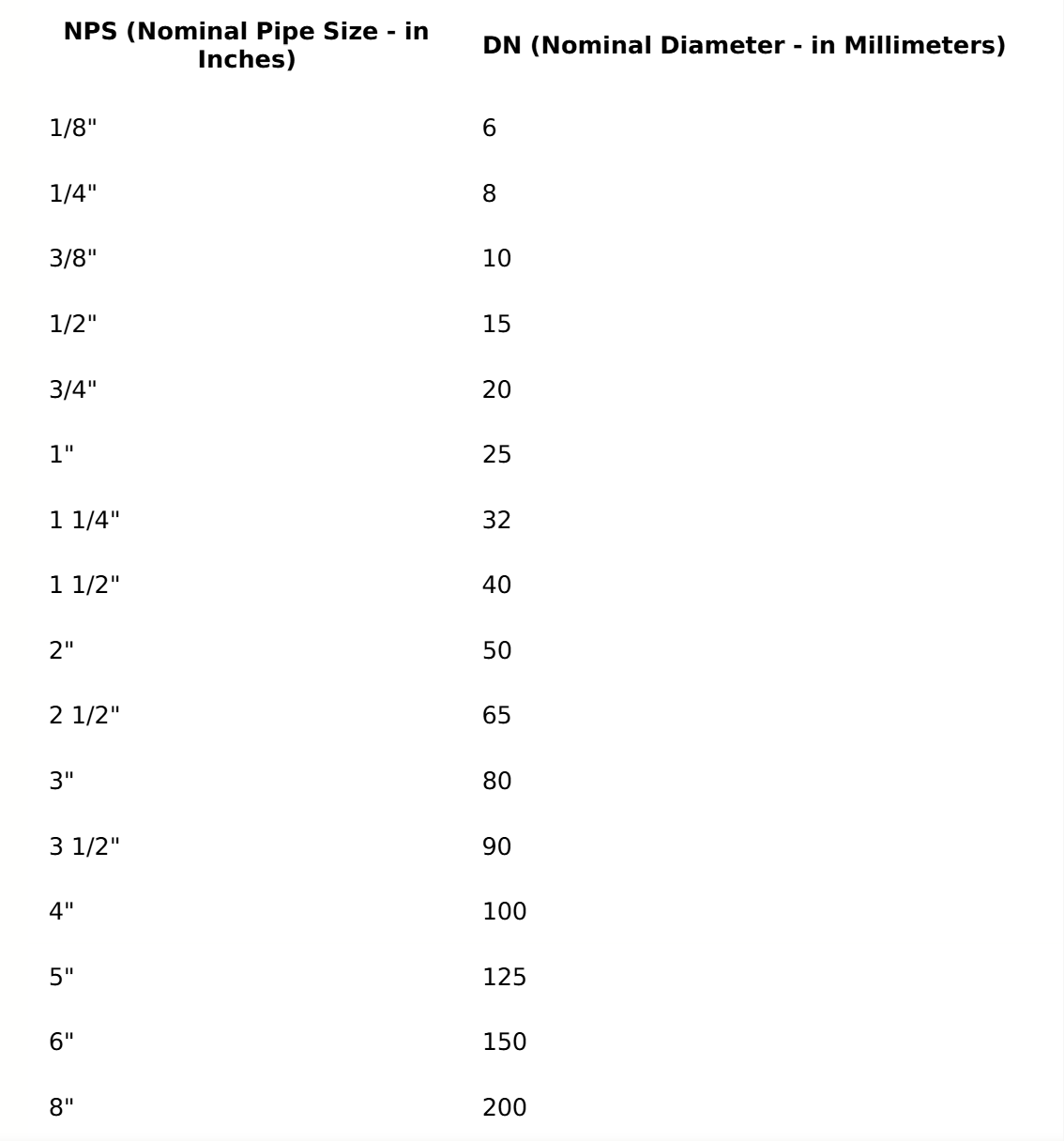

Is é an freagra tá. Go ginearálta, is féidir leat toisí orlach iomlán a thiontú go DN trí iad a iolrú faoi 25. Mar shampla:
1" × 25 = DN25 2" × 25 = DN50 4" × 25 = DN100
Mar sin féin, tá eisceachtaí ann. Mar shampla, 3" × 25 = 75, a chothromaíonn go DN80. Tá toisí orlach ann freisin le codáin nó deachúlacha mar 1/2", 3/4", 1-1/4", 1-1/2", 2-1/2", 3-1/2", ní féidir iad seo a ríomh ar an mbealach sin, ach tá na ríomhanna beagnach mar an gcéanna, is luachanna caighdeánacha iad den chuid is mó :
1/2"=DN15
3/4"=DN20
1-1/4"=DN32
1-1/2"=DN40
2-1/2"=DN65
