Comhlaí Seiceála Swing: An Croítheicneolaíocht do Shreabhadh Aontreoch i bPíblínte

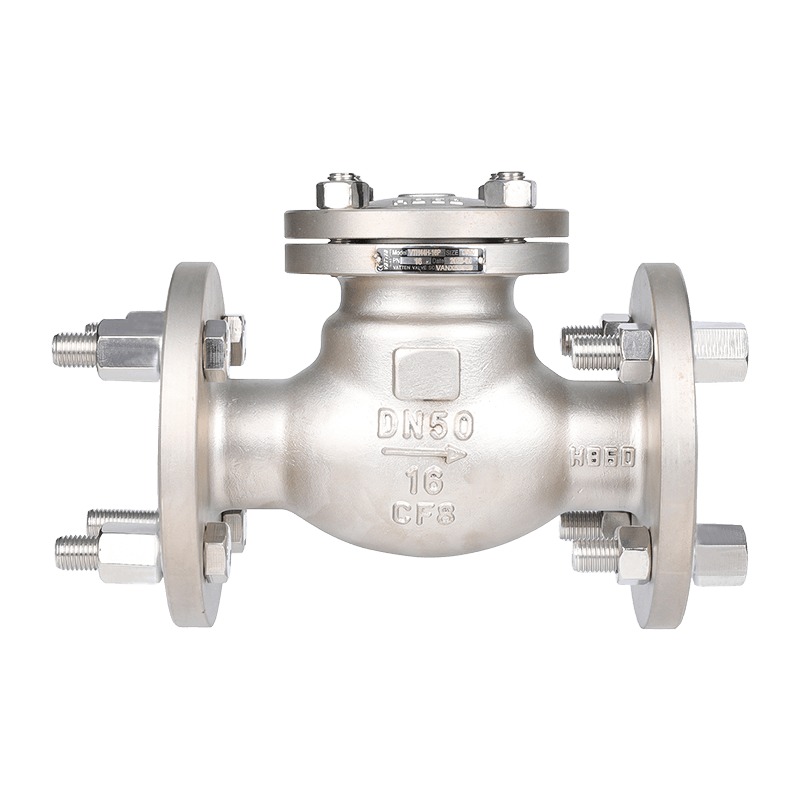

Tá an Comhla Seiceála Swing rud bunúsach tábhachtach comhla uathoibríoch . Is í an phríomhfheidhm atá aige ná a chinntiú nach sreabhann na meáin sreabhán i gcóras píblíne ach i dtreo amháin réamhshocraithe, go huathoibríoch agus go héifeachtach aon chineál aissreafa nó cúlshreabhadh a chosc . Feidhmíonn an comhla seo go hiomlán ag baint úsáide as brú bunúsach an tsreabháin, nach dteastaíonn aon chumhacht sheachtrach nó idirghabháil láimhe, agus mar sin a ainmniú mar "chomhla aontreo."

I. Prionsabal Oibriúcháin Beacht agus Meicníocht

Tá an operational mechanism of the Swing Check Valve is based on the principles of fluid thrust and gravity.

1. Staid Oscailte (Sreabhadh Ar Aghaidh): Nuair a shreabhann an mheán sa ghnáth-threo, bíonn a fuinneamh cinéiteach agus brú cruthaigh sá ag feidhmiú ar an diosca. Nuair a sháraíonn an sá seo meáchan an diosca agus frithchuimilt an inse, osclaíonn an diosca timpeall an bioráin insí i dtreo an tsreafa. Ina staid iomlán oscailte, tá an chonair sreafa beagnach díreach tríd, rud a chuireann friotaíocht an-íseal ar fáil don sreabhach.

2. Stát Dúnta ( Claonadh Sreafa Droim ar Ais): Nuair a stopann an caidéal, laghdaítear treoluas an tsreafa, nó nuair a dhéantar iarracht ar shreabhadh droim ar ais, cailleann an diosca an sá chun tosaigh. Ansin luascann an diosca go tapa agus go huathoibríoch ar ais ar an suíochán mar gheall ar an bhfeidhm comhcheangailte a domhantarraingt agus an brú droim ar ais an mheáin . Dá mhéad an brú droim ar ais, is é an níos déine a bhrúnn an diosca i gcoinne an suíochán, rud a fhágann go mbeidh feidhmíocht séalaithe níos iontaofa.

Fréamhaithe i dtraidisiún na Gearmáine maidir le cruinneas déantúsaíochta, Grúpa comhla Vatten coinníonn sé a fhócas ar chomhlaí rialaithe uathoibríoch agus ag an am céanna cloí go docht le caighdeáin cháilíochta idirnáisiúnta. Tá an tiomantas seo do chruinneas lárnach do dhearadh agus do mhonarú comhpháirteanna ríthábhachtacha amhail an bioráin hinge agus an suíochán inár gcomhlaí seiceála, ag cinntiú fad saoil agus oibriú iontaofa.

II. Struchtúr Croí agus Anailís Comhpháirte

Cé go bhfuil cuma simplí ar struchtúr Comhla Seiceála Swing, braitheann a iontaofacht ar oibriú sioncrónaithe roinnt príomhchodanna:

• Corp: Feidhmíonn sé mar bhlaosc agus creat, in ainneoin brú píblíne agus nascadh leis an gcóras. Tá dearadh sreabhadh díreach tríd an gcorp chun friotaíocht sreabhach a íoslaghdú.
• Diosca: Tá an core component that executes the opening and closing function. It’s connected by a lámh inse go dtí an comhla bioráin insí , rud a ligeann dó swing. Caithfidh ábhair diosca a bheith ag luí leis an meán iompair.
• Suíochán: Tá an sealing surface inside the body that contacts the disc. The seat is often inlaid with wear-resistant or resilient materials to ensure a long-term, reliable seal.
• Biorán Inse: Tá an pivot point for the disc’s movement. The pin’s strength and precise positioning are critical for valve performance and durability.
• Bonnet: Séala sé an spás inmheánach, ag soláthar calafort rochtana le haghaidh cothabhála nó iniúchta na gcomhpháirteanna inmheánacha.

Grúpa comhla Vatten, a globally renowned industrial automation valve enterprise originating from Saarland, Germany, speisialtóireacht i dtaighde, forbairt, agus déantúsaíocht táirgí lárnacha cosúil le comhlaí liathróid rialaithe uathoibríoch, comhlaí féileacán, agus comhlaí rialaithe. Cinntíonn ár saineolas ar rialú uathoibríoch go ndéantar fiú ár gcomhpháirteanna éighníomhacha, cosúil le comhlaí seiceála luascáin, a innealtóireacht chuig na caighdeáin is airde iontaofachta agus sláine ábhair.

III. Buntáistí Teicniúla agus Tréithe Sreabhán

Tá an widespread adoption of the Swing Check Valve is driven by its unique product advantages:

• Friotaíocht Sreabhadh Ultra-Íseal agus Titim Brú: Nuair a bhíonn an diosca oscailte go hiomlán, tá an cosán sreafa beagnach díreach. Mar thoradh air seo tá comhéifeacht friotaíochta sreabhadh thar a bheith íseal, atá ríthábhachtach do chórais píopaí ard-sreafa, fad-achair, toisc go laghdaíonn sé go héifeachtach tomhaltas fuinnimh caidéalaithe.
• Infheidhmeacht Leathan: Is féidir leis meáin éagsúla a láimhseáil, lena n-áirítear uisce glan, fuíolluisce, gal, ola, gáis, agus sreabháin ina bhfuil solaid ar fuaidreamh.
• Féin-Séalaithe Iontaofa: Tá an reverse pressure of the medium increases the force pushing the disc onto the seat, thereby enhancing the sealing tightness—a characteristic known as atreisiú séalaithe uathoibríoch .

IV. Breithnithe Suiteáil agus Maolú Casúr Uisce

I bhfeidhmchláir innealtóireachta, tá sé ríthábhachtach na riachtanais suiteála agus na dúshláin theicniúla ionchasacha a bhaineann le Comhlaí Seiceála Swing a mheas:

1. Treoshuíomh Suiteála: Traidisiúnta Comhla Seiceála Swings ag brath go príomha ar domhantarraingt chun cabhrú le dúnadh, mar sin de ghnáth is gá iad a shuiteáil isteach píblínte cothrománacha . Nuair nach féidir suiteáil ingearach a sheachaint, léirítear dearadh speisialta dúnadh earraigh-chuidithe Ní mór a roghnú.
2. Riosca casúr Uisce: Is mór an imní é seo. Nuair a stopann caidéal go tobann, aisiompaíonn an sreabhadh go tapa, rud a fhágann go ndéanann an diosca slam go tapa agus go foréigneach i gcoinne na suíochán. Gineann an tionchar seo brúthonn chumhachtach mheandarach ar a dtugtar “casúr uisce.”
3. Teicnící Maolaithe: Chun aghaidh a thabhairt ar riosca casúr uisce, is minic a úsáidtear dearaí speisialaithe do phíblínte ardluais nó trastomhais mhóra:
   • Luamhán Seachtrach agus Frithmheáchan: Trí mheáchan agus fad an luamháin a choigeartú, is féidir luas deiridh agus fórsa an diosca a rialú agus a mhaolú go beacht.
   • Dearadh Diosca Tilting: Giorraíonn an dearadh seo stróc an diosca, rud a ligeann dó dúnadh níos luaithe agus níos míne sula n-aisiompaíonn an sreabhach go hiomlán.
